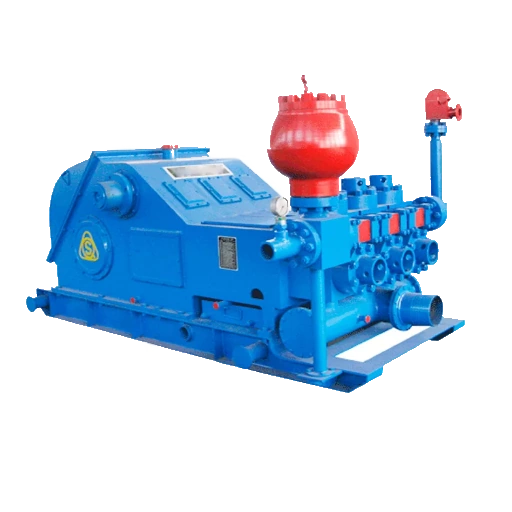

Буровой насос 3NB-2200

Буровой насос 3NB-2200

Трёхцилиндровый поршневой агрегат, используемый для бурения нефтяных и газовых скважин. Он нагнетает буровой раствор под высоким давлением и отличается износостойкостью, надёжностью и простотой обслуживания.

Узнать цену
 ООО «АТГ» специализируется на поставках трёхцилиндровых поршневых буровых насосов 3NB-2200 зарубежного производства, предназначенных для бурения нефтяных и газовых скважин.

Преимущества бурового насоса 3NB-2200

Буровой насос 3NB-2200 обладает рядом значительных преимуществ, которые делают его незаменимым в нефтегазовой промышленности:

Высокая производительность и давление:
Обеспечивают стабильную подачу раствора под высоким давлением (до 52 МПа и более);
Подходят для глубокого и сверхглубокого бурения.
Надёжность и долговечность:
Усиленная конструкция кривошипно-шатунного механизма и цилиндровых блоков;
Износостойкие поршни, клапаны и сальники (возможность использования современных материалов, включая керамику и полимеры).
Простота обслуживания и ремонта:
Модульная конструкция – быстрая замена изношенных компонентов;
Доступность запчастей (как оригинальных, так и аналогов).
Универсальность применения:
Совместимость с разными типами буровых растворов (включая плотные и абразивные);
Работа в широком диапазоне температур и климатических условий.
Энергоэффективность:
Оптимизированная гидравлика снижает потери мощности;
Возможность интеграции с современными системами автоматизации.

Технические характеристики бурового насоса 3NB-2200

НаименованиеЗначение
ФормаГоризонтальный триплексный насос одинарного действия
Номинальная входная мощность1641 кВт./2200 л.с.
Максимальное число двойных ходов в минуту105 SPM
Длина хода356 мм.
Максимальный диаметр втулки 230 мм.
Максимальное давление52 МПа
Наибольшая подача77,65 л./сек.
Размер всасывающей трубы305 мм.
Размер выпускной трубы 130 мм.
Диаметр и длина шестерни254х410 мм.
Размеры шпонки63,5 х 44,45 мм.
Габариты5740 х 3020 х 2404 мм.
Вес42550 кг.

Список деталей/запасных частей бурового насоса 3NB-2200

№НаименованиеКаталожный номер
1Станина в сбореNB2200G.01.00Узнать цену
2Коленчатый вал в сбореNB2200G.02.00Узнать цену
3Вал-шестерня в сбореNB2200G.03.00Узнать цену
4Крейцкопф в сбореNB2200G.04.00Узнать цену
5Гидравлическая часть в сбореNB2200G.05.00Узнать цену
6Смазка динамической части в сборе(внешняя)NB2200G.06.00Узнать цену
7ОснованиеNB2200G.07.00Узнать цену
8Распылительная система в сбореNB2200G.08.00Узнать цену
9УказательNB2200G.09Узнать цену
10Крышка отверстия для крейцкопфаNB2200G.10Узнать цену
11Уплотнительная прокладка(Ⅰ)NB2200G.11Узнать цену
12Дренажная крышкаNB800G.19.00Узнать цену
13Уплотнительная шайбаNB800G.20Узнать цену
14ТабличкаNB2200G.12Узнать цену
15Регулирующая прокладкаNB2200G.13Узнать цену
16Упорное гнездоNB2200G.14.00Узнать цену
17Задняя панель-заглушкаNB2200G.15.00Узнать цену
18Уплотнительная прокладка (Ⅱ)NB2200G.16Узнать цену
19Уплотнительная шайбNB800G.09Узнать цену
20Вентиляционный колпакNB800G.10.00Узнать цену
21Панель-заглушка для наклонного окнаNB2200G.17.00Узнать цену
22Уплотнительная прокладка(Ⅲ)NB2200G.18Узнать цену
23Подвесная опораNB2200G.19.00Узнать цену
24КранNB2200G.20.00Узнать цену
25Панель-заглушка в сбореNB2200G.21.00Узнать цену
26Шпилька M30×3-6g×245NB2200G.22Узнать цену
27Гайка M30×3-6H(SPL)NB2200G.23Узнать цену
28Воздушный мешок KB-45HNB2200G.24.00Узнать цену
29Выпускной пятерник в сбореNB2200G.25.00Узнать цену
30Гнездо предохранительного клапанаNB2200G.26.00Узнать цену
31Предохранительный клапан со срезным
штифтом JA-3H		NB2200G.27.00Узнать цену
32Комплектующие запчастиNB2200G.28.00Узнать цену
33Комплектующие инструментыNB2200G.29.00Узнать цену
34СтанинаNB2200G.01.01.00Узнать цену
35Крышка основного подшипникаNB2200G.01.02Узнать цену
36ПрокладкаNB2200G.01.03Узнать цену
37Соединитель NPT3/4-NPT3/4NB800G.01.04Узнать цену
38Резьбовая заглушка NPT3/4NB800G.01.05Узнать цену
39Торцевая крышка основного
подшипника		NB2200G.02.01.00Узнать цену
40Главная гильза подшипника (правая)NB2200G.02.02Узнать цену
41Уплотнительная шайбаNB2200G.02.03Узнать цену
42Внутреннее стопорное кольцоNB2200G.02.04Узнать цену
43Внешнее стопорное кольцоNB2200G.02.05.00Узнать цену
44ШтокNB2200G.02.06Узнать цену
45Фиксирующее кольцо (Ⅰ)NB2200G.02.07Узнать цену
46Пустотельный коленчатый валNB2200G.02.08.00Узнать цену
47Фиксирующее кольцо (Ⅱ)NB2200G.02.09Узнать цену
48Большой зубчатый венецNB2200G.02.10Узнать цену
49Болт M39×3-6g×180NB2200G.02.11Узнать цену
50Запорная гайка M39×3-6HNB2200G.02.12.00Узнать цену
51Прокладочное кольцоNB2200G.02.13Узнать цену
52Втулка основного подшипника (левая)NB2200G.02.14Узнать цену
53Стопорное кольцоNB2200G.02.15Узнать цену
54Болт M20×50NB2200G.02.16Узнать цену
55Защитная пластинкаNB2200G.02.17Узнать цену
56Болт основного подшипника 3 3/4-8UN-3ANB2200G.02.18Узнать цену
57Пакет прокладокNB2200G.02.19.00Узнать цену
58Болт M16×45NB2200G.02.20Узнать цену
59Винт M20×150NB2200G.02.21Узнать цену
60Подшипник эксцентрика NUP19/800×2Q4/C9NB2200G.02.22Узнать цену
61Главный подшипник: 23172CA/C9W33NB2200G.02.23Узнать цену
62Шлиц 63.5×44.45×355.6NB2200G.03.01Узнать цену
63Вал-шестерняNB2200G.03.02Узнать цену
64Износоустойчивая втулкаNB2200G.03.03Узнать цену
65Торцевая крышкаNB2200G.03.04Узнать цену
66Уплотнительная шайбаNB2200G.03.05Узнать цену
67Гильза подшипникаNB2200G.03.06Узнать цену
68Уплотнительная шайбаNB2200G.03.07Узнать цену
69Фланец насосаNB2200G.03.08Узнать цену
70Стопорное кольцоNB2200G.03.09Узнать цену
71Уплотнительная шайбаNB2200G.03.10Узнать цену
72МаслоуловительNB2200G.03.11.00Узнать цену
73Цилиндрический роликовый подшипник NU3152M/C4NB2200G.03.12Узнать цену
74КрейцкопфNB2200G.04.01Узнать цену
75Верхняя направляющаяNB2200G.04.02Узнать цену
76Болт M24×60NB2200G.04.03Узнать цену
77Кольцо масляного уплотненияNB2200G.04.04Узнать цену
78Коробка сальникаNB2200G.04.05Узнать цену
79Уплотнительная шайбаNB2200G.04.06Узнать цену
80Торцевая крышкаNB2200G.04.07Узнать цену
81Промежуточная зажимная тягаNB2200G.04.08Узнать цену
82Грязезащитная пластинаNB2200G.04.09Узнать цену
83Стопорная пружинаNB2200G.04.10Узнать цену
84Болт M24×70NB2200G.04.11Узнать цену
85Нижняя направляющаяNB2200G.04.12Узнать цену
86Крепежная планкаNB2200G.04.13Узнать цену
87МаслоотражательNB2200G.04.14Узнать цену
88Уплотнительная прокладкаNB2200G.04.15Узнать цену
89Соединительная гайка: NPT3/8×50.8NB2200G.04.16Узнать цену
90Подшипник крестовины NNAL 6/230Q4/C4YA2NB2200G.04.17Узнать цену
91Палец крейцкопфаNB2200G.04.18Узнать цену
92Пакет прокладокNB2200G.04.19.00Узнать цену
93Винт M22×85NB2200G.04.20Узнать цену
94Винт M24×70NB2200G.04.21Узнать цену
95Защитная доска пальца крейцкопфаNB2200G.04.22Узнать цену
96Регулирующая прокладкаNB2200G.04.23Узнать цену
97Сальник клапанаNB2200G.05.01.00Узнать цену
98Выпускной цилиндр в сбореNB2200G.05.02.00Узнать цену
99Крышка клапанаNB2200G.05.03Узнать цену
100Уплотнительное кольцо выпускной трубыNB2200G.05.04Узнать цену
101Выпускной трубопроводNB2200G.05.05Узнать цену
102Шайба 39NB2200G.05.06Узнать цену
103Износоустойчивый дискNB2200G.05.07Узнать цену
104Фланец втулки цилиндраNB2200G.05.08Узнать цену
105ПоршеньNB2200G.05.09.00Узнать цену
106Распылительная труба в сбореNB2200G.05.10.00Узнать цену
107Втулка (обычная)NB2200G.05.11Узнать цену
108Втулка (биметаллическая)NB2200G.05.12Узнать цену
109Торцевая крышка втулки цилиндраNB2200G.05.13Узнать цену
110Хомут в сбореNB2200G.05.18.00Узнать цену
111Поршневой штокNB2200G.05.19Узнать цену
112Стопорное кольцо втулки цилиндраNB2200G.05.20Узнать цену
113Сальниковая крышка втулки цилиндраNB2200G.05.21.00Узнать цену
114Уплотнительное кольцо поршняNB2200G.05.22Узнать цену
115Гайка поршняNB2200G.05.23.00Узнать цену
116Уплотнительное кольцо гильзы цилиндра d190NB2200G.05.24Узнать цену
117Уплотнительное кольцо гильзы цилиндра d220NB2200G.05.25Узнать цену
118Уплотнительное кольцо гильзы цилиндра d260NB2200G.05.26Узнать цену
119Уплотнительное кольцо износостойкого дискаNB2200G.05.27Узнать цену
121Уплотнительное кольцо цилиндраNB2200G.05.28Узнать цену
122Пакет прокладокNB2200G.05.29.00Узнать цену
123Резьбовая заглушка NPT1 1/2NB2200G.05.30Узнать цену
124Клапан высокого давления в сбореNB2200G.05.32.00Узнать цену
125Клапан высокого давления в сборе API 8NB2200G.05.32.00Узнать цену
126Пружина клапанаNB2200G.05.33Узнать цену
127Направитель штока клапанаNB2200G.05.34.00Узнать цену
128Колено 90° NPT3/8″NB2200G.05.35Узнать цену
129Буферная шайбаNB2200G.05.36Узнать цену
130Уплотнительное кольцо крышки клапанаNB2200G.05.37Узнать цену
131Приемный цилиндр в сбореNB2200G.05.38.00Узнать цену
132Приемный фланец (Ⅱ)NB2200G.05.39Узнать цену
133Приемный трубопроводNB2200G.05.40.00Узнать цену
134Приемный фланец (Ⅰ)NB2200G.05.41Узнать цену
135Приемный воздушный мешокNB2200G.05.42.00Узнать цену
136Клапан высокого давления в сбореNB2200G.05.31(A).00Узнать цену
137Выпускной гидроцилиндрNB2200G.05.02.01Узнать цену
138Шпилька M39×2-6h-M39×3-6g×125NB2200G.05.02.02Узнать цену
139Гайка M39×3-6H(SPL)NB2200G.05.02.03Узнать цену
140Шпилька M30×2-6h-M30×3-6g×205NB2200G.05.02.04Узнать цену
141Гайка M30×3-6H(SPL)NB800G.24.06AУзнать цену
142Шпилька M48×2-6h-M48×3-6g×520NB2200G.05.02.05Узнать цену
143Гайка M48×3-6H(SPL)NB2200G.05.02.06Узнать цену
144Шпилька M48×2-6h-M48×3-6g×240NB2200G.05.02.07Узнать цену
145Приемный цилиндрNB2200G.05.38.01Узнать цену
146Уплотнительное кольцо приемного цилиндраNB2200G.05.38.02Узнать цену
147Прижимная планкаNB2200G.05.38.03Узнать цену
148Шпилька M24×2-6h-M24-6g×75NB2200G.05.38.04Узнать цену
149Гайка M24-6H(SPL)NB2200G.05.38.05Узнать цену
150Прямой соединитель M24x1.5-6g-NPT3/4NB2200G.06.01Узнать цену
151Гайка M24×1.5-6HNB800G.06.25Узнать цену
152Трубная скоба D16NB2200G.06.02.00Узнать цену
153Прямой соединитель M24x1.5-6g-NPT1/2NB800G.06.24Узнать цену
154Резьбовая заглушка NPT1/4NB800G.06.22Узнать цену
155Трубная скобаNB800G.06.06.00Узнать цену
156Двухтрубная скоба d8NB800G.06.30.00Узнать цену
157Гнездо соединителя (Ⅱ)NB800G.06.26Узнать цену
158Фундаментная плитаNB800G.06.27Узнать цену
159Резьбовая заглушка 1/2NB2200G.06.03Узнать цену
16090° Трубный соединитель M16×1.5-6g-NPT1/4NB800G.06.19Узнать цену
161Гайка M16×1.5-6HNB800G.06.17Узнать цену
162Прямой соединитель M16×1.5-6g-NPT1/4NB800G.06.16Узнать цену
163Гнездо соединителя (Ⅰ)NB800G.06.20Узнать цену
164Резьбовая заглушка NPT3/8NB800G.06.21Узнать цену
165Трубная скоба d10NB800G.06.18.00Узнать цену
16690° Трубный соединитель M18×1.5-6g-NPT3/8NB800G.06.15Узнать цену
167Гайка M18×1.5-6HNB800G.06.09Узнать цену
167Гайка M12×1.25-6HNB800G.06.07Узнать цену
16890° Трубный соединитель M12×1.25-6g-NPT1/4NB800G.06.05Узнать цену
16990° Трубный соединитель M18×1.5-6g-NPT1/4NB800G.06.08Узнать цену
170Прямой соединитель M12×1.25-6gNB800G.06.10Узнать цену
171Прямой соединитель M18×1.5-6gNB800G.06.13Узнать цену
172Трубная скоба d12NB800G.06.11.00Узнать цену
173ТройникNB2200G.06.04Узнать цену
174Трубная скоба d8NB800G.06.12.00Узнать цену
17590° Трубный соединитель M12×1.25-6g-NPT1/4NB2200G.06.05Узнать цену
176Соединитель NPT1-M36×2NB2200G.05.10.05Узнать цену
177Прямой соединитель NPT1NB2200G.08.01Узнать цену
178ФланецNB2200G.08.02Узнать цену
179ПрокладкаNB2200G.08.03Узнать цену
180Монтажная опораNB2200G.08.04.00Узнать цену
181Соединитель NPT1-M45×2-6gNB800G.08.04Узнать цену
182Водяной бакNB2200G.08.05.00Узнать цену
183Крышка водяного бакаNB2200G.08.06.00Узнать цену
184Соединитель NPT2 1/2-M45×2-6gNB800G.08.07Узнать цену
185Нижняя пробкаNB800G.27.02Узнать цену
186Газовый мешокNB2200G.24.01.00Узнать цену
187Внешний корпус в сбореNB2200G.24.02.00Узнать цену
188КрышкаNB2200G.24.03Узнать цену
189Кожух манометра в сбореNB2200G.24.04.00Узнать цену
190Соединитель NPT 1/2-NPT 1/4NB2200G.24.05Узнать цену
191ШайбаNB800G.27.08Узнать цену
192Выхлопной клапанNB800G.27.10.00Узнать цену
193Газонаполненный рукав в сборе компенсатораNB800G.27.11.00Узнать цену
194Кожух манометраNB2200G.24.04.01Узнать цену
195ТабличкаNB2200G.24.04.02Узнать цену
196Гнездо манометраNB2200G.25.02Узнать цену
197Шпилька M20-6h-M20-6g×62NB2200G.25.02Узнать цену
198Шпилька M30×2-M30×3×115NB2200G.25.03Узнать цену
199Опорная рамаNB2200G.25.04.00Узнать цену
200Фильтрационная сеткаNB2200G.25.05.00Узнать цену
201Фланцевая заглушкаNB2200G.25.06Узнать цену
202Фланец 5 1/8×69NB2200G.25.07Узнать цену
203ПятерникNB2200G.25.08.00Узнать цену
204Фланец 2 1/16×69NB2200G.27.01Узнать цену
205Стопорное кольцоNB800G.28.02Узнать цену
206Поршень в сбореNB800G.28.03.00Узнать цену
207Корпус клапанаNB2200G.27.02Узнать цену
208Поршневой штокNB2200G.27.03Узнать цену
209Буферная шайбаNB2200G.27.04Узнать цену
210Контровочная пружинаNB2200G.27.05Узнать цену
211Предохранительный кожухNB2200G.27.06Узнать цену
212Планка пальцаNB2200G.27.07Узнать цену
213Антисрезающий штифтNB2200G.27.08Узнать цену
214Маркировочная бирка ⅠNB2200G.27.09Узнать цену
215Маркировочная бирка ⅡNB2200G.27.10Узнать цену
216ПалецNB2200G.27.11Узнать цену
217Шпилька M20-6g×150NB2200G.27.13Узнать цену
218ТабличкаNB2200G.27.12Узнать цену

Copyright © 2016-2025 ООО «АлгоритмТехГрупп»
