Затвор дисковый поворотный
это современное и эффективное решение для регулирования и перекрытия потока жидкостей, газов и пара в трубопроводных системах. Благодаря простой и надежной конструкции они обеспечивают мгновенное открытие и закрытие всего за один поворот ручки на 90 градусов.
| ООО «АТГ» специализируется на производстве и поставке дисковых затворов с ручным управлением для промышленных и коммунальных систем. Наша продукция отличается высокой герметичностью, долговечностью и простотой эксплуатации – идеальное решение для перекрытия и регулирования потока жидкостей, газов и пара. |
Особенности дисковых затворов с ручкой ООО «АТГ»
| Компактность и удобство монтажа: Малая установочная длина и общая высота – экономия пространства в трубопроводных системах. Простота сборки и демонтажа – минимум времени на обслуживание и ремонт. Универсальная установка – монтаж возможен в любом положении (горизонтальном, вертикальном, под углом). |
| Износостойкое седло из NBR: Низкий коэффициент трения – плавное и легкое управление. Устойчивость к износу и старению – длительный срок службы даже при частых циклах открытия/закрытия. Герметичность – надежное перекрытие потока без протечек. |
| Устойчивость к загрязненным средам: Движение диска – специальная конструкция позволяет работать с жидкостями и газами, содержащими твердые взвешенные частицы (песок, окалина и др.). Защита от заклинивания – плавный ход даже в сложных условиях. |
Стандарты производства дисковых затворов ООО «АТГ»
| № | Стандарт | Описание |
| 1 | GB/T 12238-2008 | Регулирует конструктивные требования к дисковым затворам (размеры, материалы, технические параметры). Обеспечивает оптимальную герметичность и механическую прочность. |
| 2 | GB/T 12221-2005 | Определяет габаритные размеры и монтажные параметры трубопроводной арматуры. Гарантирует совместимость с большинством трубопроводных систем. |
| 3 | GB/T 9113 (PN10/PN16) | Соответствие стандартам фланцевых соединений для номинального давления 10/16 бар. Обеспечивает плотное прилегание и отсутствие протечек. |
| 4 | GB/T 13927-2008 | GB/T 13927-2008 Проводятся гидростатические испытания и проверка на герметичность. Класс «А» – нулевая утечка при испытаниях газом. |
| 5 | GB/T 12224 | GB/T 12224 Давление: до PN16 (16 бар). Температура: от -20°C до +150°C (зависит от материала уплотнения). |

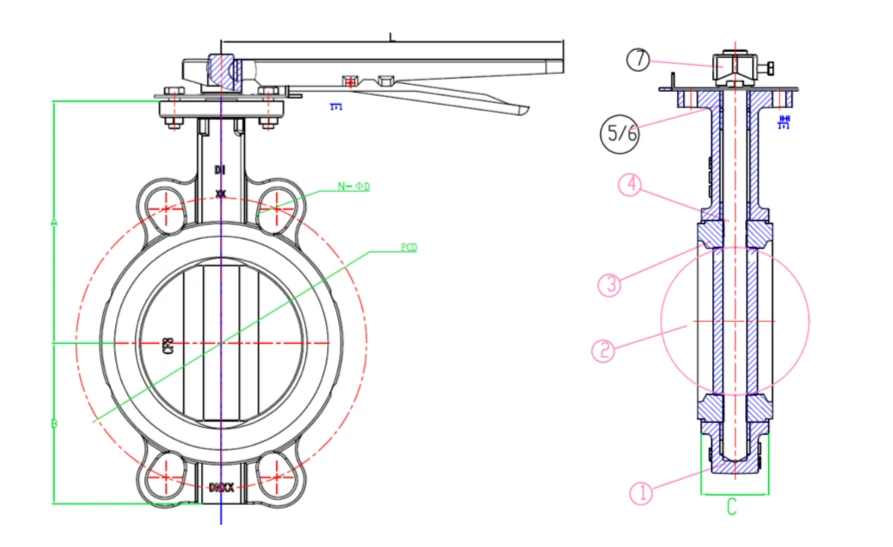

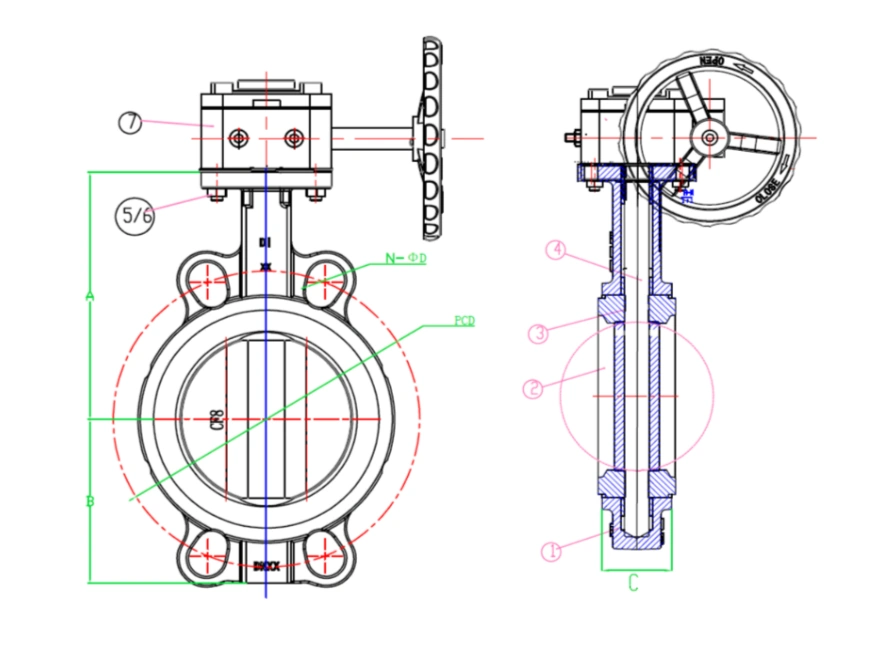

Чертеж дисковых затворов ООО «АТГ»

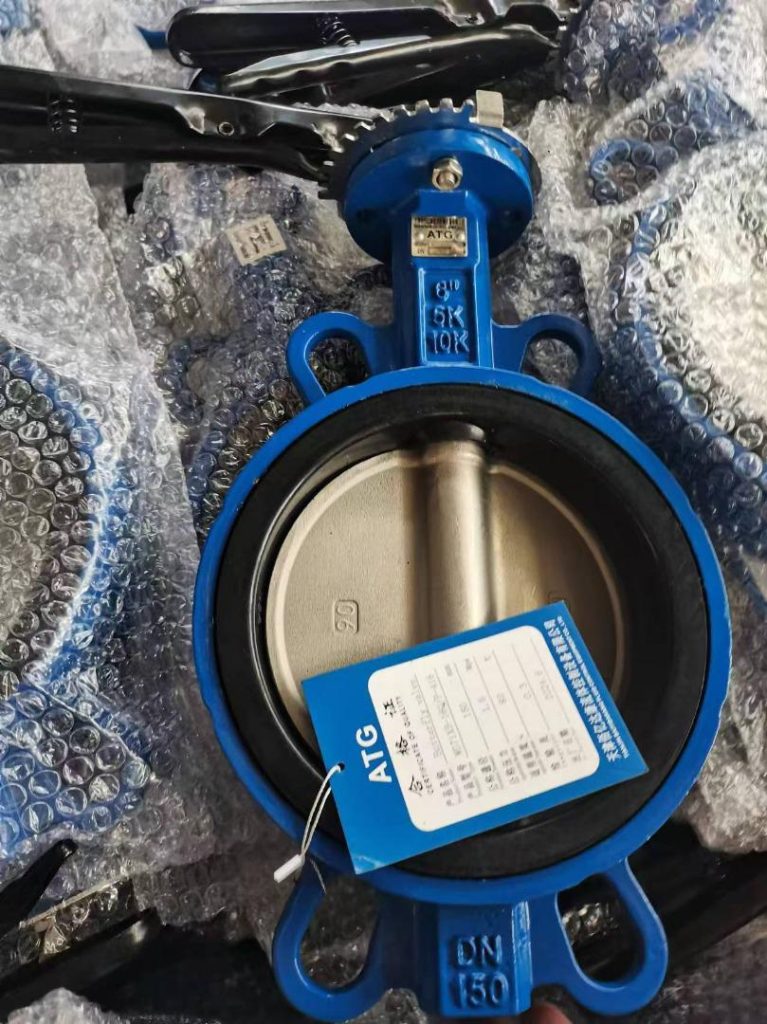

Как выглядит затвор ООО «АТГ»
Доступные конфигурации ООО «АТГ»
| Управление | Материал корпуса | Материал диска | Материал уплотнения |
| Рукоятка | Корпус Чугун | Чугун | EPDM |
| Редуктор | Корпус Сталь | Нержавеющая сталь | NBR |
| Корпус Нержавеющая сталь | Углеродистая сталь | VITON |
Таблица размеров дисковых завторов ООО «АТГ»
| № | A (мм) | B (мм) | C (мм) | PCD | N-фD | L (мм) |
| DN50 (ДУ50) | 128 | 65 | 43 | 125 | 4-18 | 220 |
| DN80 (ДУ80) | 142 | 82 | 46 | 160 | 8-18 | 220 |
| DN100 (ДУ100) | 178 | 100 | 52 | 180 | 8-18 | 265 |
| DN150 (ДУ150) | 205 | 129 | 56 | 240 | 8-22 | 265 |
| DN200 (ДУ200) | 246 | 157 | 60 | 295 | 12-22 | 320 |
| DN250 (ДУ250) | 283 | 195 | 67 | 355 | 12-26 | 320 |
| DN300 (ДУ300) | 371 | 229 | 78 | 410 | 16-26 | 320 |
Производительность ООО «АТГ»
| Номинальное давление | PN16 |
| Испытание давлением на прочность | 2,4 МПа |
| Испытание давлением на герметичность | 1,76 МПа |
| Рабочая температура max | 100 ℃ |
| Применимая среда | Вода, морская вода, сточные воды, нефть, воздух и т.д. |
Список затворов из наличия
| № | Наименование | Каталожный номер | Конфигурация | Кол-во | |
| 1 | Дисковый затвор DN50 (Ду50) | ATG-050-WD71X5 | Таблица 1* | 50 шт. | Узнать цену |
| 2 | Дисковый затвор DN100 (Ду100) | ATG-100-WD71X5 | Таблица 1* | 100 шт. | Узнать цену |
| 3 | Дисковый затвор DN150 (Ду150) | ATG-150-WD71X5 | Таблица 1* | 150 шт. | Узнать цену |
| 4 | Дисковый затвор DN200 (Ду200) | ATG-200-WD71X5 | Таблица 1* | 75 шт. | Узнать цену |
| 5 | Дисковый затвор DN250 (Ду250) | ATG-250-WD71X5 | Таблица 1* | 100 шт | Узнать цену |
| 6 | Дисковый затвор DN300 (Ду300) | ATG-300-WD371X5 | Таблица 2* | 40 шт. | Узнать цену |
| 7 | Дисковый затвор DN50-300 (Ду50-300) | Индивидуальный | Индивидуальная | Под заказ | Узнать цену |
Таблица 1
| № | Наименование | Материал |
| 1 | Корпус | Ковкий чугун |
| 2 | Диск | Нержавеющая сталь CF8 |
| 3 | Седло | NBR |
| 4 | Стержень | Нержавеющая сталь 416 |
| 5 | Уплотнительное кольцо | NBR |
| 6 | Втулка | Синтетический материал из пряжи из смоляного волокна. |
| 7 | Ручка | Чугун |
Таблица 2
| № | Наименование | Материал |
| 1 | Корпус | Ковкий чугун |
| 2 | Диск | Нержавеющая сталь CF8 |
| 3 | Седло | NBR |
| 4 | Стержень | Нержавеющая сталь 416 |
| 5 | Уплотнительное кольцо | NBR |
| 6 | Втулка | Синтетический материал из пряжи из смоляного волокна. |
| 7 | Редуктор | Чугун |
