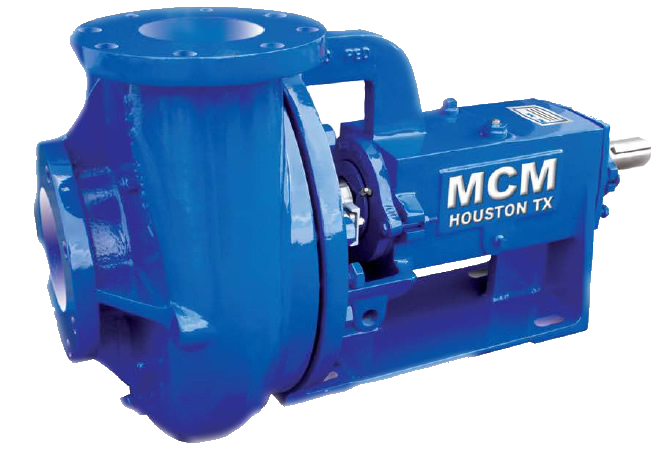

Центробежный шламовый насос MCM 250
это оборудование, специально разработанное для перекачивания жидкостей с высоким содержанием твердых частиц. Оно эффективно справляется с транспортировкой воды и других сред, содержащих значительное количество песка, глины и различных абразивных материалов.
| Компания O’Drill/MCM была образована в 1982 году. Изначально O’Drill/MCM выпускала клапаны. В 2004 году O’Drill/MCM начала развивать направление насосного оборудования, обладающего надежностью и долговечностью. Насосы стойки к коррозии, переносят вибрационные нагрузки. |
Преимущества насосов MCM 250
| Отсутствие струйной абразии. Это достигается благодаря особому устройству рабочего колеса с увеличенными к низу лопастями, за счёт чего быстрота высвобождаемой рабочим колесом жидкости существенно уменьшается. |
| Низкая скорость вращения и увеличенная площадь рециркуляции. Это позволяет смешивать нагнетаемую жидкость с рециркулируемой, что сводит к минимуму турбулентность и увеличивает время эксплуатации насоса. |
| Сверхмощный вал. Он намного больше в диаметре, чем валы обычных насосов, что обеспечивает работу в тяжёлых условиях, минимальное отклонение и увеличенный срок службы уплотнения или набивки. |
| Усовершенствованная конструкция подшипников. Она уменьшает радиальные и осевые нагрузки. |
Разновидности насосов MCM 250
| Модель | 8x6x14 | 6x5x14 | 5x4x14 | 4x3x13 | 3x2×13 |
| Пропускная способность | 240~260 m3/h | 220~240 m3/h | 120~220 m3/h | 60 m3/h | 50 m3/h |
| Напор | 28~33m | 24~28m | 24~28m | 22~28m | 22~28m |
| КПД | 65% | 65% | 65% | 65% | 65% |
| Мощность электродвигателя | 55/75 кВт | 37/45 кВт | 30/37/45 кВт | 11/15 кВт | 7,5/11 кВт |
| Частота вращения рабочего колеса, об/мин | 1450/1750 | 1450/1750 | 1450/1750 | 1450/1750 | 1450/1750 |
| Входной диаметр | 8″ | 6″ | 5″ | 4″ | 3″ |
| Диаметр выходного отверстия | 6″ | 5″ | 4″ | 3″ | 2″ |
| Масса, агрегата, кг | 1000/1150 | 920/1050 | 819/887/920 | 438/460 | 358/400 |
| Габаритные размеры, мм, LxBxH | 1930×650×880 2000×675×950 | 1848×595×800 1875×595×850 | 1770×505×835 1820×585×800 1845×585×850 | 1545×500×710 1585×500×710 | 1435×485×640 1530×485×710 |
Взрыв схема насоса MCM 250
Список деталей/запасных частей насоса MCM 250
| № | Наименование | Каталожный номер | |
| 1 | Корпус насоса 3х2х13 | P25D233H | Заказать 🛒 |
| 1 | Корпус насоса 4х3х13 | P25D343H | Заказать 🛒 |
| 1 | Корпус насоса 5х4х14 | P25D454H | Заказать 🛒 |
| 1 | Корпус насоса 6х5х11 | P25D561H | Заказать 🛒 |
| 1 | Корпус насоса 6х5х14 | P25D564H | Заказать 🛒 |
| 1 | Корпус насоса 8х6х11 | P25D681H | Заказать 🛒 |
| 1 | Корпус насоса 8х6х14 | P25D684H | Заказать 🛒 |
| 1 | Корпус насоса 10х8х14 | 20937-01-30A | Заказать 🛒 |
| 1A | Прокладка корпуса насоса | P25HG | Заказать 🛒 |
| 1B | Гайка корпуса насоса | P25HSN | Заказать 🛒 |
| 1С | Шпилька корпуса | P25HSN | Заказать 🛒 |
| 1E | Пробка | 8505-04-01 | Заказать 🛒 |
| 1* | Пластина компенсирующая износ 4х3х13 | P25CWP | Заказать 🛒 |
| 1* | Пластина компенсирующая износ 5х4х14 | P25CWP | Заказать 🛒 |
| 1* | Пластина компенсирующая износ 6х5х11 | P25CWP | Заказать 🛒 |
| 1* | Пластина компенсирующая износ 6х5х14 | P25CWP | Заказать 🛒 |
| 1* | Пластина компенсирующая износ 8х6х11 | P25CWP | Заказать 🛒 |
| 1* | Пластина компенсирующая износ 8х6х14 | P25CWP | Заказать 🛒 |
| 1* | Пластина компенсирующая износ 10х8х14 | P25CWP | Заказать 🛒 |
| 2 | Колесо рабочее 3х2х13 | P25D233MR | Заказать 🛒 |
| 2 | Колесо рабочее 4х3х13 | P25D343MR | Заказать 🛒 |
| 2 | Колесо рабочее 5х4х14 | P25D454MR | Заказать 🛒 |
| 2 | Колесо рабочее 6х5х13 | P25D563MR | Заказать 🛒 |
| 2 | Колесо рабочее 6х5х14 | P25D564MR | Заказать 🛒 |
| 2 | Колесо рабочее 8х6х11 | P25D681MR | Заказать 🛒 |
| 2 | Колесо рабочее 8х6х14 | P25D684MR | Заказать 🛒 |
| 2 | Колесо рабочее 10х8х14 | 21867-XX-30 | Заказать 🛒 |
| 2А | Кольцо уплотнительное рабочего колеса | P25IMS | Заказать 🛒 |
| 2B | Шайба | Заказать 🛒 | |
| 2С | Болт | Заказать 🛒 | |
| 3 | Сальниковая коробка с набивным уплотнением | P25SB/PK | Заказать 🛒 |
| 3 | Сальниковая коробка с механическим уплотнением | P25SB/MS | Заказать 🛒 |
| 3A | Болт | 3861-117 | Заказать 🛒 |
| 3B | Масленка | 19368-01 | Заказать 🛒 |
| 4 | Втулка сальника | P25PG | Заказать 🛒 |
| 5А | Механическое уплотнение | P25MS/TT | Заказать 🛒 |
| 5В | Набивка графитовая | P25PMSG | Заказать 🛒 |
| 5В | Тефлоновая набивка | P25PMSTt | Заказать 🛒 |
| 6 | Комплект болта сальника | P25GABA | Заказать 🛒 |
| 7 | Вал насоса | P25SHFT | Заказать 🛒 |
| 7A | Втулка вала стальная | P25OBBS | Заказать 🛒 |
| 7А | Втулка вала керамическая | P25SHSLVC | Заказать 🛒 |
| 7В | Шпонка муфты | P25CK | Заказать 🛒 |
| 7С | Кольцо уплотнительное втулки вала | P25SSS | Заказать 🛒 |
| 8 | Масло отражательное кольцо подшипника | P25SRW | Заказать 🛒 |
| 9 | Рама, смазная | P25PED | Заказать 🛒 |
| 9А | Заглушка дренажного отверстия | 8505-05 | Заказать 🛒 |
| 9D | Сапун | 8267-01 | Заказать 🛒 |
| 10A | Крышка переднего подшипника | P25IBBC | Заказать 🛒 |
| 10B | Прокладка крышки переднего подшипника | P25PEGK | Заказать 🛒 |
| 10C | Уплотнение крышки внутреннего подшипника | P25OBBOS | Заказать 🛒 |
| 10D | Болт крышки переднего подшипника | 3861-1 | Заказать 🛒 |
| 10E | Гайка крышки переднего подшипника | 3932-2 | Заказать 🛒 |
| 10F | Защитное уплотнение крышки внутреннего подшипника | P25IBBOS | Заказать 🛒 |
| 10G | Масленка | 21641-01 | Заказать 🛒 |
| 10H | Масленка | — | Заказать 🛒 |
| 11 | Наружный подшипник | 20624-01-01 | Заказать 🛒 |
| 12 | Корпус заднего подшипника | P25OBBH | Заказать 🛒 |
| 12A | Кольцо уплотнительное корпуса заднего подшипника | P25SSS | Заказать 🛒 |
| 12B | Болты гнезда наружного подшипника | 3861-138 | Заказать 🛒 |
| 12C | Гайка стопора гнезда наружного подшипника | 3932-62 | Заказать 🛒 |
| 13 | Крышка наружного подшипника | P25OBBC | Заказать 🛒 |
| 13A | Пресс-масленка наружного подшипника | — | Заказать 🛒 |
| 13B | Кольцо уплотнительное крышки заднего подшипника | P25OBBCS | Заказать 🛒 |
| 13C | Уплотнение внешнего подшипника | P25OBBOS | Заказать 🛒 |
| 13D | Болт крышки наружного подшипника | 3861-139 | Заказать 🛒 |
| 14 | Подшипник задний | P25OBBRG | Заказать 🛒 |
| 14A | Стопорная шайба подшипника | H6124-4 | Заказать 🛒 |
| 14B | Стопорная гайка подшипника | H6123-4 | Заказать 🛒 |
